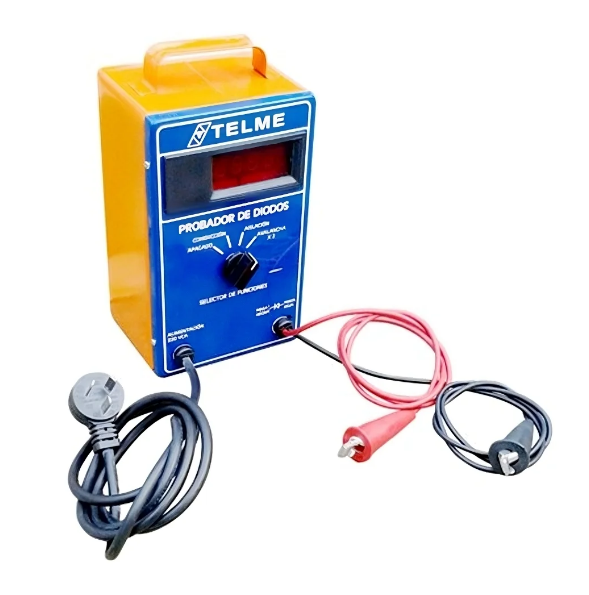

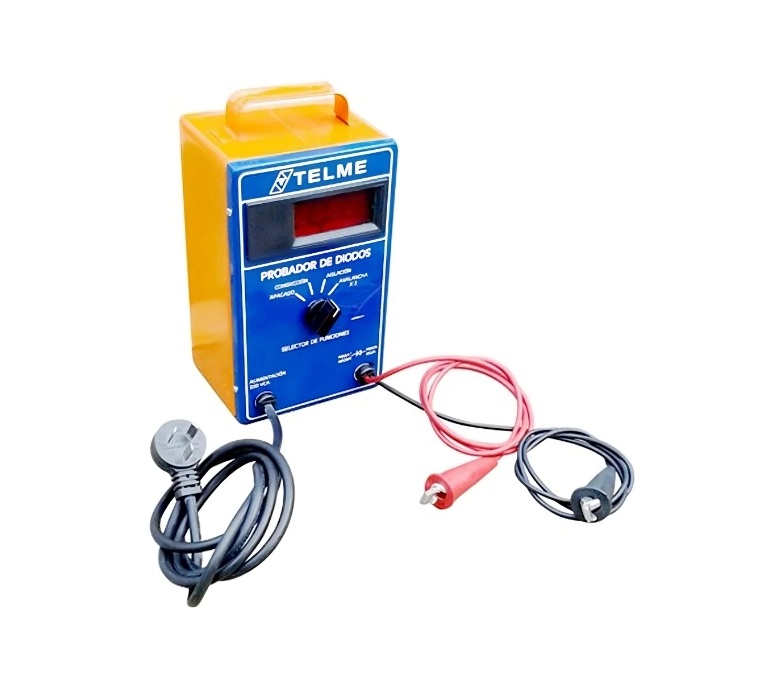

ANALIZADOR DE DIODOS Y ARROLLAMIENTO DE ALTERNADORES TELME (TPD)

Descripción

Equipo de precisión y de fácil manejo que permite realizar el análisis y control de eficiencia de los diodos de juntura utilizados como rectificadores en los alternadores, efectuando además las pruebas de continuidad y aislación a masa de los devanados del estator y rotor.

Los métodos utilizados para las pruebas satisfacen ampliamente los márgenes de tolerancia especificados en las curvas características dadas por el fabricante.

PRESTACIONES

• En conducción se mide la caída de tensión sobre el diodo, aplicando una corriente continua de valor adecuado, determinando su estado en “bueno”, “abierto” o “cortocircuito”, según corresponda. (0,7 – 1,5 V) – (1.---) (000).
• En aislamiento se miden las pérdidas en miliamperes sobre el diodom, aplicando una tensión de pico inverso cercana a los 80 V.
• Para los diodos de última generación, llamados de avalancha, se realiza esta última prueba con una tensión cercana a los 20 voltios, donde se encuentra el límite de bloqueo/conducción de estos diodos. Todas estas pruebas se realizan sin modificar el conexionado al probador.
• Pruebas complementarias; prueba de continuidad: Para verificar continuidad entre fases y devanados del rotor, así como el aislamiento a masa con una tensión cercana a los 80 voltios.

ESPECIFICACIONES TÉCNICAS

• Display luminoso de 4 dígitos y punto decimal.
• Conducción: calibra en volt, comprendida dentro de los límites de 0,7V. y 1,5V.-
• Aislación: Calibra en miliamperes.
• Aislación avalancha: Si la indicación en display es 1, el diodo es de juntura, y si la indicación es un valor diferente al infinito, el diodo es de avalancha, para determinar el valor se multiplica por dos esta indicación, definiendo así el valor de avalancha.
• Alimentación: 220 V. monofásica, 50 Hz. c.a.

CARACTERÍSTICAS CONSTRUCTIVAS

• Lectura de medición con instrumento digital.
• Llave selectora de funciones.
• Gabinete y panel muy resistentes realizados en lámina de acero, tratados contra la corrosión y terminados con esmalte epoxi horneable.
• Todas las piezas metálicas están tratadas contra la corrosión.
