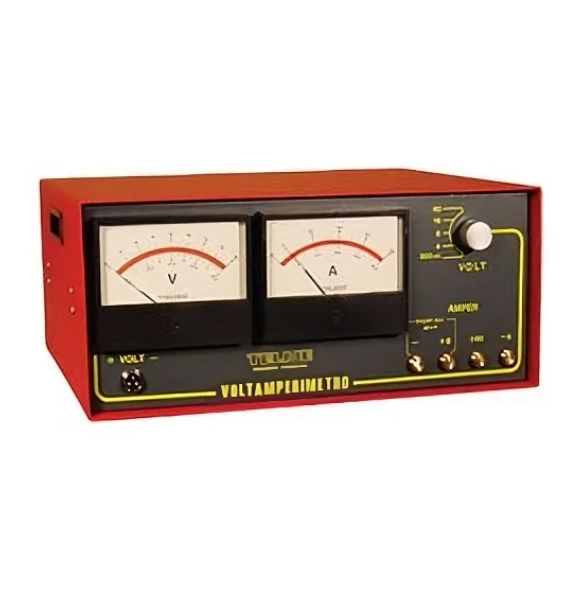

VOLTAMPERIMETRO TELME (TAS)

Descripción

Equipo portátil de simple manejo, necesario para el análisis, control y diagnóstico del sistema eléctrico de carga y arranque de los motores de ciclo Otto y diesel con indicaciones simultáneas en dos instrumentos de medición, para sistemas de 6, 12, 24 y 32 V.

PRESTACIONES

Mediante las simples conexiones del voltímetro y del amperímetro, este equipo permite efectuar las siguientes pruebas:

• Medición de tensiones de baterías y caída de tensión en cables y contactos.
• Medición del estado de carga de la batería.
• Medición de la tensión y la corriente de regulación del generador.
• Medición de la tensión de cierre del disyuntor.
• Medición del consumo del motor de arranque.
• Medición del consumo de artefactos eléctricos.

ESPECIFICACIONES TECNICAS

• A temperatura de 20° C.
• Voltímetro para C.C.
• En cinco alcances: 800 mV./ 4 V. / 8 V. / 16 V. / 40 V.
• Exactitud: ± 2% a final de escala.
• Amperímetro para C.C.: con tres alcances: 0 - 8 - 80 A.
• Con shunt exterior: 0 - 800 A.
• Exactitud: ± 2% a final de escala.
• Temperatura de funcionamiento: 0° - 40° C.

ACCESORIOS

• Juego de cables extraflexibles para voltímetro.
• Juego de cables extraflexibles para amperímetro.
• Shunt externo para alcance 800 A con cables.
• Un cable con clips para puente de campo generador.
• Manual de instrucciones.

ACCESORIOS OPCIONALES

• Soporte rodante con anaquel.
• Código TM-1100/A.

CARACTERÍSTICAS CONSTRUCTIVAS

• Dos instrumentos analógicos tipo D'Arsonval a bobina móvil e imán permanente, clase 1.5, aptos para trabajar en cualquier posición e insensibles a los campos magnéticos externos, con cuadrantes de 100 mm, con dos escalas para amperímetro y dos escalas para voltímetro.
• Perilla selectora de alcances del voltímetro.
• Juego de bornes para conexión del voltímetro.
• Juego de bornes para conexión del amperímetro.
• Gabinete y panel muy resistentes, realizados en lámina de acero, tratados contra la corrosión y terminados con pintura poliuretánica.
• Todas las piezas metálicas están tratadas contra la corrosión.
